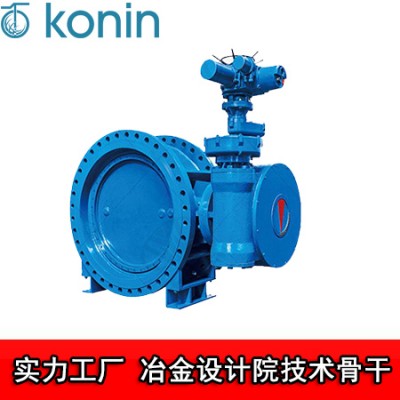

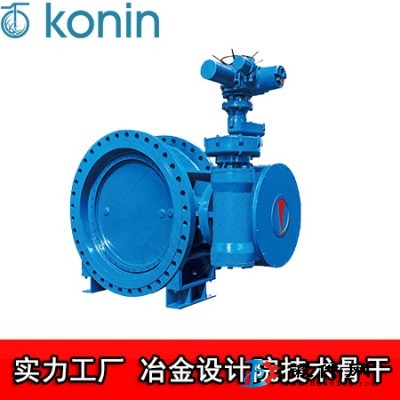

電動三偏心調節蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬 硬密封結構，被廣泛用于介質溫度≤425℃的冶金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

技術參數

強度試驗(MPa) 0.9 1.5 2.4 3.75

適用溫度 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃

適用介質 水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率 符合GB/T13927-92標準

驅動方式 蝸輪傳動、電動、氣動、液動

部件材料

閥體：WCB、合金鋼、不銹鋼、QT450-10

蝶板：WCB、合金鋼、不銹鋼、QT450-10

閥軸：2Cr13不銹鋼、合金鋼

密封圈：不銹鋼圈

填料：柔性石墨

采用標準

制造標準 JB/T 8527-97

法蘭標準 GB9113-2000

結構長度標準 GB12221-89

檢驗標準 GB/T 13927-92

結構原理

(1)偏離管道中心

(2)偏離密封面中心

(3)傾斜的錐形

當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。

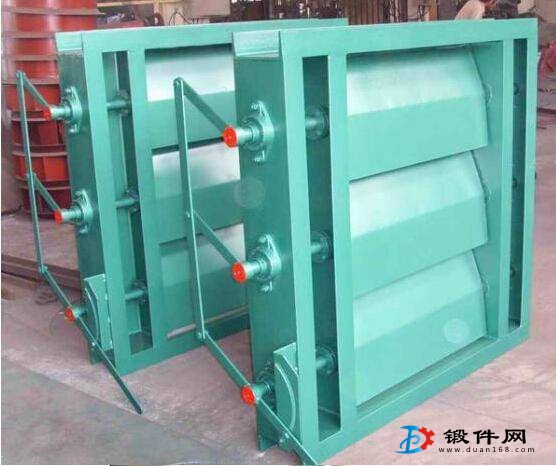

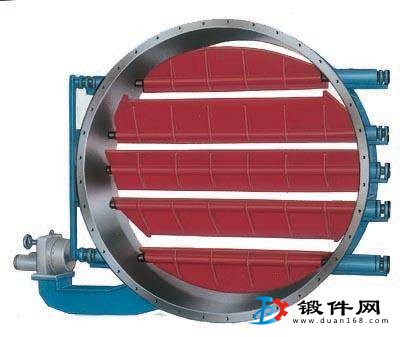

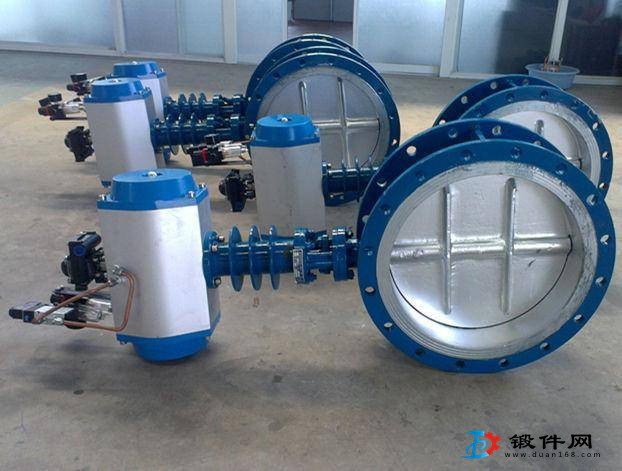

依托江蘇冶金設計院在燒結、煉鋼、煉鐵、軋鋼、冶金機械、工業爐等領域的工程總包地位，目前科寧閥門研發生產出具有自主知識產權的煤氣專用蝶閥,氣動快切閥,RTO爐專用風閥、船用脫硫脫硝擋板閥，單軸雙擋板風門，電動百葉窗閥門，高溫煙氣插板門，煙道調節風門，圓形多葉蝶閥，電動調節閥,電動閥門執行器,氣動閥門執行器等，深受眾多業主的

---
