插板閥，又稱手動刀型閘閥。刀形閘閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。

在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。

性能

閥門漏率：≤1.3×10-7Pa.L/S.

適用溫度：-30～+150℃

適用范圍：105～1.3×10-7Pa

閥門開啟時閥板兩側的壓差: 　≤2.7×103Pa

主要零件材料

閥體、閥板：不銹鋼。

密 封 件：氟橡膠、波紋管(軸封)、丁腈橡膠。

連接尺寸

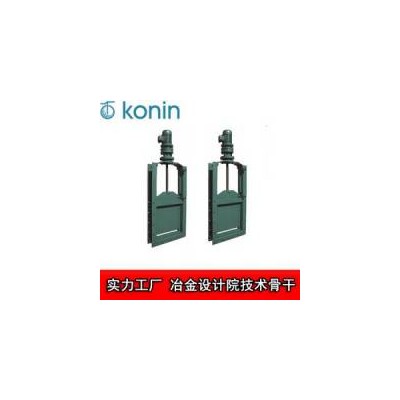

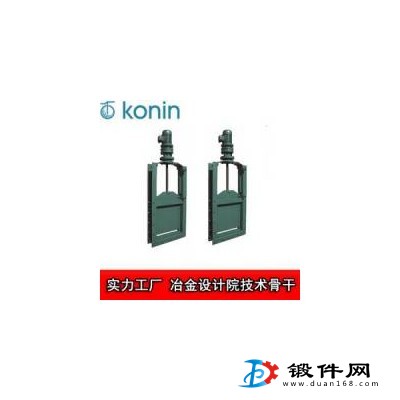

手動插板閥又稱手動閘閥與手動螺旋插板閥,主要由框架、閘板、絲桿、螺母、手輪等零件構成，通過手轉動手輪使絲桿帶動閘板沿水平方上下反復運動，使手動插板閥達到啟閉目的。

依托江蘇冶金設計院在燒結、煉鋼、煉鐵、軋鋼、冶金機械、工業爐等領域的工程總包地位，目前科寧閥門研發生產出具有自主知識產權的煤氣專用蝶閥,氣動快切閥,RTO爐專用風閥、船用脫硫脫硝擋板閥，單軸雙擋板風門，電動百葉窗閥門，高溫?zé)煔獠灏彘T，煙道調節風門，圓形多葉蝶閥，電動調節閥,電動閥門執行器,氣動閥門執行器等，深受眾多業主的稱贊！

---
