- 商品詳情
- 單位名稱： 上海閥天閥門有限公司
- 手機號碼： 13817238068

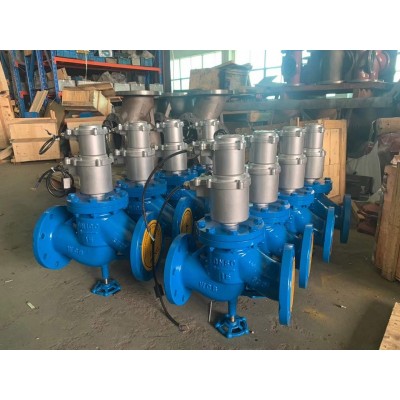

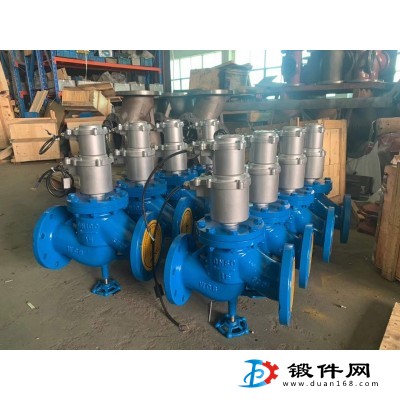

- 產品名稱： 帶手動控制電磁閥
- 材質型號： 上海閥天
- 供應地址： 上海市化學工業區奉賢區
帶手動控制電磁閥工作原理：
手動控制：1、當手柄箭頭與閥體流向箭頭平行時，電磁閥設定為電腦自動控制。 2、當手柄箭頭順時針旋轉90度時，電磁閥打開，此時電磁閥已轉為手動控制。按不銹鋼限位槽為準，逆時針旋轉90度時，電磁閥閉。
自動控制：1、當電磁閥線圈通電時，動鐵芯吸合，先導孔處于開啟狀態，使活塞上腔降壓，主活塞因介質壓差開啟，介質流通。2、當電磁閥線圈斷電時，動鐵芯依靠彈簧復位，先導孔關閉，使活塞上腔生涯，主活塞因介質壓差關閉，介質切斷。
性能特點：通用性廣、靈敏性高、嚴密性強、壽命性長
應用范圍：石油、化工、燃氣、給水排水、消防設備、樓宇自控、電力設備等
產品規格： | DN1到DN500可選 |
閥體材質： | 鑄鋼、不銹鋼等 |
適用介質： | 水、二氧化碳、氣體、油等腐蝕流體等 |
溫度范圍： | -29～+200+550℃ |
介質粘度： | 小于50C St(大于時需定制） |
防護性能： | 防水、防爆（Exd IICT5)、防腐 |
接線方式： | 接線座式；引線式；插頭式 |
控制方式： | 常開、常閉 |
電源電壓： | AC(380、240、220、24)V、DC(110、24)V |
連接方式： | 內螺紋、法蘭 |
泄 漏 量： | 零 |
帶手動控制電磁閥規格參數及安裝尺寸
規 格 型 號 | 公稱 通徑 | 螺紋連接 | 法蘭連接 | ||||||||
G螺紋 | L | H(普通） | H(防爆） | L | H(普通） | H（防爆） | ΦD | ΦK | NΦD | ||
DN15 | 15 | G1/2 | 72 | 165 | 175 | 98 | 195 | 205 | 94 | 65 | 4Φ14 |
DN20 | 20 | G3/4 | 85 | 175 | 215 | 110 | 205 | 230 | 103 | 75 | 4Φ14 |
DN25 | 25 | G1 | 97 | 190 | 215 | 118 | 230 | 245 | 115 | 85 | 4Φ14 |
DN32 | 32 | G11/4 | 117 | 200 | 225 | 145 | 250 | 265 | 135 | 100 | 4Φ18 |
DN40 | 40 | G11/2 | 128 | 220 | 235 | 155 | 260 | 280 | 145 | 110 | 4Φ18 |
DN50 | 50 | G2 | 149 | 235 | 250 | 173 | 280 | 295 | 160 | 125 | 4Φ18 |
DN65 | 65 | 216 | 330 | 350 | 145 | 180 | 4Φ18 | ||||
DN80 | 80 | 228 | 350 | 375 | 195 | 160 | 8Φ18 | ||||
DN100 | 100 | 278 | 385 | 410 | 215 | 180 | 8Φ18 | ||||
DN125 | 125 | 400 | 480 | 500 | 245 | 210 | 8Φ18 | ||||
DN150 | 150 | 485 | 590 | 620 | 280 | 240 | 8Φ18 | ||||
DN200 | 200 | 600 | 650 | 675 | 335 | 295 | 12Φ23 | ||||
DN250 | 250 | 650 | 660 | 685 | 405 | 350 | 12Φ25 | ||||
DN300 | 300 | 750 | 720 | 735 | 460 | 400 | 12Φ25 | ||||
帶手動控制電磁閥安裝與維護：
1、現場安裝必須按照國家防爆危險場所“電氣安全規程”中有關規定進行。
2、電磁閥內外接地，必須牢固可靠。
3、電磁閥引出電纜導線為三根，其中一根為接地線，另二根為工作導線。
4、電磁閥安裝前應將管路內部清洗干凈。
5、電磁閥有雜質時，進口端前必須安裝密度0.5mm的過濾器。
6、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。
7、電磁閥應垂直安裝，線圈在上。
8、電磁閥維修時應斷電后開蓋，非電器人員不得拆卸電磁閥電氣部件
