常用國際管法蘭標準的幾個體系及我國管法蘭標準

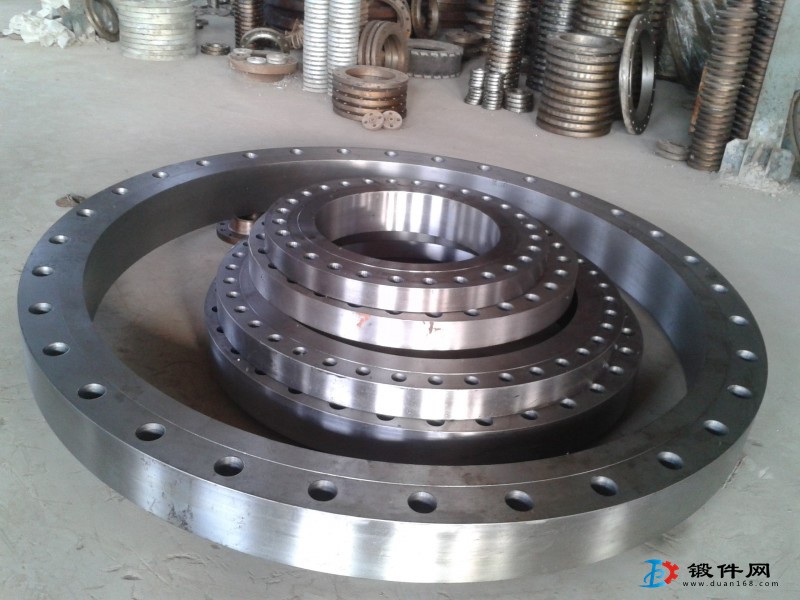

一、法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可折連接，管道法蘭系指管道裝置中配管用的法蘭，用在設備上系指設備的進出口法蘭。

二、國際上管法蘭標準的幾個體系

1、歐洲法蘭體系：德國DIN（包括蘇聯）

a、公稱壓力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpa
b、公算通徑：15~600mm
c、法蘭的結構型式：平焊板式、平焊環松套式、卷邊松套式、對焊卷邊松套式、對焊環松套式、對焊式、帶頸螺紋連接式、整體式及法蘭蓋
d、法蘭密封面有：平面、凹面、凹凸面、榫槽面、橡膠環連接面、透鏡面及膜片焊接面
e、蘇聯于1980年發布的OCT管法蘭同錄標準與德國DIN標準相似，不再追述
2、美洲法蘭體系：美國ANSI B16.5《鋼制管法蘭及法蘭管件》
a、公稱壓力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa），
b、公算通徑：6~4000mm
c、法蘭的結構型式：條焊、承插焊、螺紋連接、松套、對焊及法蘭蓋
d、法蘭密封面：凹面、凹凸面、榫槽面、金屬環連接面
3、日本JIS管法蘭：在石油化工裝置中一般僅用于公用工程，在國際上影響較小，在國際上沒有形成獨立體系。

三、我國鋼制管法蘭國家標準體系GB

1、公稱壓力：0.25Mpa~42.0Mpa
a、系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）
b、系列2：PN0.25, PN0.6, PN2.5, PN4.0
其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6個等級的法蘭尺寸系屬于以德國法蘭為代表的歐洲法蘭體系，其余為美國法蘭為代表的美洲法蘭體系。
在GB標準中，從屬于歐洲法蘭體系的公稱壓力級的為4Mpa，從屬于美洲法蘭體系的公稱壓力級為42Mpa。
2、公稱通徑：10mm~4000mm
3、法蘭的結構形式：
整體法蘭
單元法蘭
a、螺紋法蘭
b、焊接法蘭對焊法蘭
帶頸平焊法蘭帶頸承插焊法蘭 板式平焊法蘭
c、松套法蘭對焊環松套帶頸法蘭 對焊環松套板式法蘭平焊環松套板式法蘭板式翻過松套法蘭
d、法蘭蓋（盲孔法蘭）
4）法蘭密封面：平面、凹面、凹凸面、榫槽面、環連接面

四、儀表常用的管法蘭標準體系

1、 DIN標準
1）常用壓力等級：PN6，PN10，PN16，PN25，PN40，PN64，PN100，PN160，PN250
2）法蘭密封面： raised face DIN2526C 突面法蘭 grooued acc. DIN2512N 榫槽面
2、 ANSI標準
1）常用壓力等級：CL150，CL300，CL600，CL900，CL1500
2）法蘭密封面：ANSI B 16.5 RF flanges 突面法蘭
3、 JIS標準：不常用
1）常用壓力等級：10K，20K
