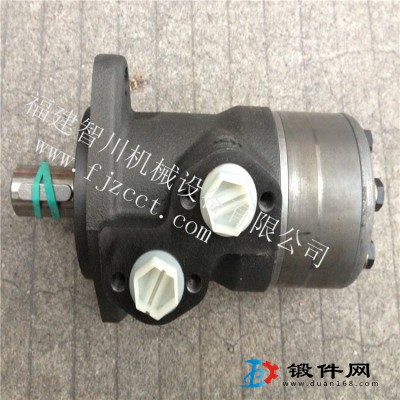

丹佛斯\擺線馬達\OMR315 151-0617

一）性能及特點：

1）A2FO系列斜軸式軸向定量泵，適用于開式回路的靜液壓驅動；

2）適用于行走機械或工業領域；

3）輸出流量與驅動轉速和排量成正比；

4）多種規格可與每個實際驅動相匹配；

5）很好的功率/重量比；

6）結構緊湊、經濟；

7）最佳容積效率；

8）帶柱塞環的一體柱塞設計。

二）型號說明：A2F O 107 / 6 1 R - P B B 05

1）A2F----斜軸式結構，定量軸向柱塞泵。

2）O------泵，用于開式回路。

3）107---排量，單位（ml/r）。

4）6------系列。

5）1------標號。

6）R------旋轉方R為向順時針（從軸端看）。

7）P------密封為丁晴橡膠密封（NBR）。

8）B------軸伸為平鍵軸DIN6885。

9）B------安裝法蘭為ISO 4孔。

10）05---工作油口位置A（B）SSE，在側面 SSAE，在后面。

三）技術參數：

1）排量----106.7ml/r。

2）最高轉速----1600rpm。

3）提高進口壓力時的最高允許轉速Pabs----3000rpm。

4）最大允許流量在Nnax時----167L/min。

5）最大功率在qvmax時----P=35MPa時100KW，P=40MPa時114KW。

6）扭矩常數----17 Nm/MPa。

7）允許扭矩----在P=35MPa為595Nm，在P=40MPa為680Nm。

8）注油量----0.8L。

9）繞驅動軸的慣性矩----0.0116Kgm2。

10）重量----32Kg。

四）安裝位置：

1）低于油箱液面安裝----泵應低于油箱中油液的最低液位（標準）

a）在泵啟動前通過殼體上位置最高的泄油口將軸向柱塞泵注滿油（注意，如果泵的安裝位置是“主軸朝上”：注油直至油從通氣口R或U口溢出為止）；

b）推薦：將吸油管道灌滿；

c）低速運行泵直至泵的系統全部充滿；

d）吸油管或泄漏油管在油箱中的最小淹沒深度：200mm（相對于油箱的最低液面）。

2）在油箱液面之上的安裝----泵在油箱的最低液面之上

a）和低于油箱液面安裝一樣操作；

b）安裝位置1和2：如果泵長期停機，泵體中的油液可能通過工作管道漏掉（通過軸封處空氣進入泵體）。因此再起動時軸承的潤滑油不充分。因而再啟動前你必須通過殼體上位置最高的泄油口向軸向柱塞泵灌油（安裝位置2：空氣通過R或U口排出）；

c）安裝位置2（主軸在上）：在這種安裝位置即使泵體部分地泄漏也會造成軸承潤滑不充分。為了防止殼體中油液通過泄油口漏走，在泄油管中設置一個單向閥（開啟壓力為0.05MPa）；

d）注意：在吸油口S口的最低允許壓力（最低吸入壓力）

A4VSO

A4VSO型軸向柱塞變量泵；用于開式回路；

規格A4VSO40/A4VSO71/ A4VSO 125/ A4VSO 180/ A4VSO 250/ A4VSO 355/ A4VSO 500/ A4VSO 750/ A4VSO 1000；系列1，2和3，

公稱壓力/峰值壓力350/400bar；

重量：39/53/88/102/184/207/320/460/605kg；

最高轉速：

---
