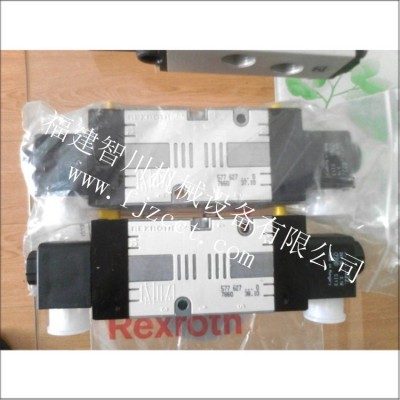

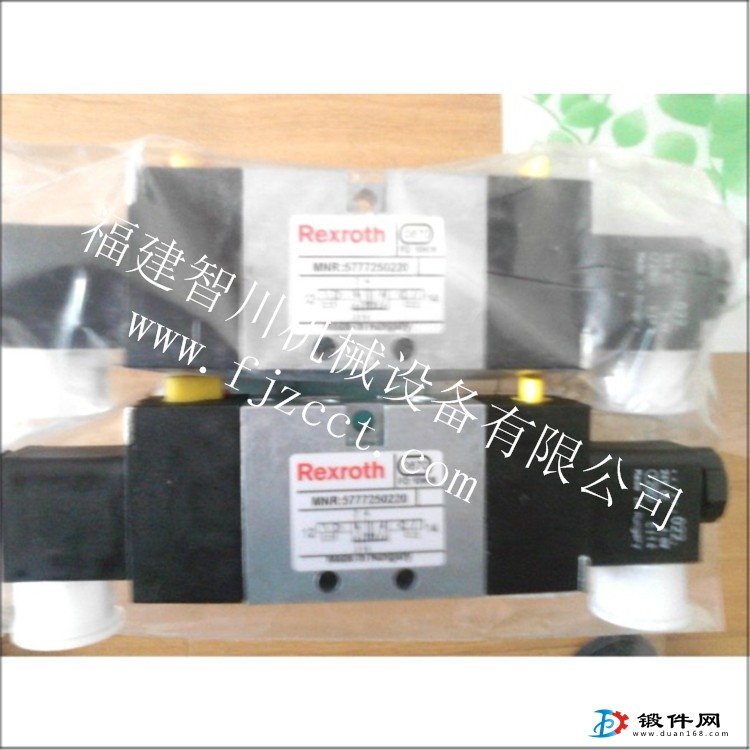

力士樂\氣動\5777250220

過濾調壓閥是按力平衡原理設計工作的，其工作原理是按力平衡原理設計和工作的。高壓介質通過一個小孔充到一個相對較大的腔里實現減壓，實際上是靠截流減壓，膜片或活塞的兩面一面是出口腔，一面是人為給的壓力，并且控制小孔大小的閥桿和膜片(活塞)相連，這樣只要給一個固定的壓力，那么出口腔的壓力就會一直等于這個壓力，這個認為給定的壓力可以有彈簧或氣源或液壓源來提供。

具體來說，當通入波紋管的信號壓力增加時，使杠桿繞支點轉動，檔板靠近噴嘴，噴嘴背壓經放大器放大后，送入薄膜執行機構氣室，使閥桿向下移動，并帶動反饋桿(擺桿)繞支點轉動，連接在同一軸上的反饋凸輪(偏心凸輪)也跟著作逆時針方向轉動，通過滾輪使杠桿繞支點轉動，并將反饋彈簧拉伸、彈簧對杠桿的拉力與信號壓力作用在波紋管上的力達到力矩平衡時儀表達到平衡狀態。此時，一定的信號壓力就與一定的閥門位置相對應。

空氣過濾減壓閥也叫調壓閥，由空氣過濾器、減壓閥和油霧器組成，稱為氣動三大件，減壓閥是其中不可缺少的一部分是將較高的進口壓力調節并降低到要求的出口壓力，并能保證出口壓力穩定，即起到減壓和穩壓作用。氣動減壓閥按壓力調節方式，有直動式減壓閥和先導式減壓閥，后者適用在較大通徑的場合，直動式減壓閥用的最多

壓力為P1的壓縮空氣，由左端輸入經閥口節流后，壓力降為P2輸出。P2的大小可由主調壓彈簧進行調節。拉起并順時針旋轉主調壓旋鈕，主調壓彈簧被壓縮，推動膜片組合和調壓柱下移，推動閥芯，增大閥口開度使P2增大。出口壓力氣體經反饋導管進入膜片室，在膜片組合上產生一個向上推力。當此推力與主調壓彈簧力平衡時，出口壓力便穩定在一定值。若反時針旋轉主調壓旋鈕，閥口的開度減小，P2隨之減小。

---
