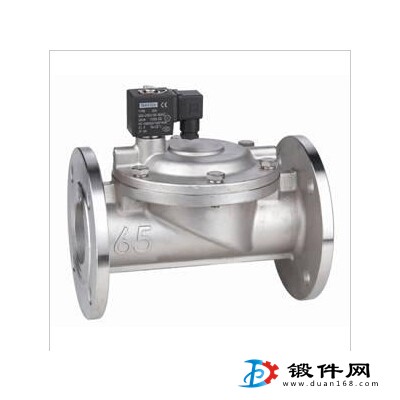

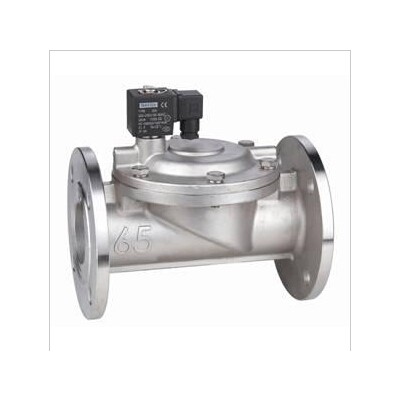

先導式電磁閥系列DN25

一、原理：

通電時，電磁力把先導孔打開，上腔壓力迅速下降，在活塞周圍形成上低下高的壓差，流體壓力推動活塞向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速進入活塞上腔室，并形成下低上高的壓差，流體壓力推動活塞向下移動，關閉閥門。

特點：流體壓力范圍上限較高，可任意安裝(需定制)但必須滿足流體壓差條件。追朔電磁閥的發展史，到目前為止，國內外的電磁閥從原理上分為三大類(即：直動式電磁閥、分步直動式電磁閥，先導式電磁閥)，而從閥瓣結構和材料上的不同與原理上的區別又分為六個分支小類(直動膜片結構、分步重片結構、先導膜式結構、直動活塞結構、分步直動活塞結構、先導活塞結構)。

二、技術參數

線圈工作溫度：<+50℃、<+85℃

控制方式：常開（通電關閉，斷電打開）；常閉（斷電關閉，通電打開）

公稱通徑：DN0.5-500mm

防護形式：防爆、防水、手動裝置、信號反饋等。

標準電壓：AC220V、DC24V、DC12V

流通流體介質：水，氣，油防腐劑等流體。

流體溫度：<-40℃、<+60℃、<+80℃、<+380℃

公稱壓力：0.03-100MPa

閥體材質：不銹鋼（304、316）、鑄鐵(HT200)

線圈連接方式：引線式//插頭式

密封材質：耐溫、耐壓、耐磨、防腐

連接方式：法蘭、螺紋、焊接

密封結構：平面與錐平面密封

泄 漏 量： 零泄漏

關閉時間：1秒鐘以內

性能特點：靈敏度高、密封性強、安全性高、壽命長，性價比高

工作范圍：航天、國防軍品、核工業、船舶重工、石化、電力裝備、醫藥設備、工業爐窯、干燥設備、消防設備、舞臺特效、暖通空調、清洗設備、電鍍涂裝、灌裝計量、機器制造、食品工業、水處理系統超高壓控制系統等。

注解：

1、電磁閥安裝前必須清理管道內的雜質、焊渣，以免造成閥體內漏。

2、電磁閥一般工況只能水平安裝，垂直安裝時需要提前說明。

3、電磁閥安裝完畢后，應先動作幾次正常后方能投入使用。

---
