鍛造TSL101-05鏈輪體 鏈輪組件 鏈輪軸組

鍛造TSL101-05鏈輪體 鏈輪組件 鏈輪軸組

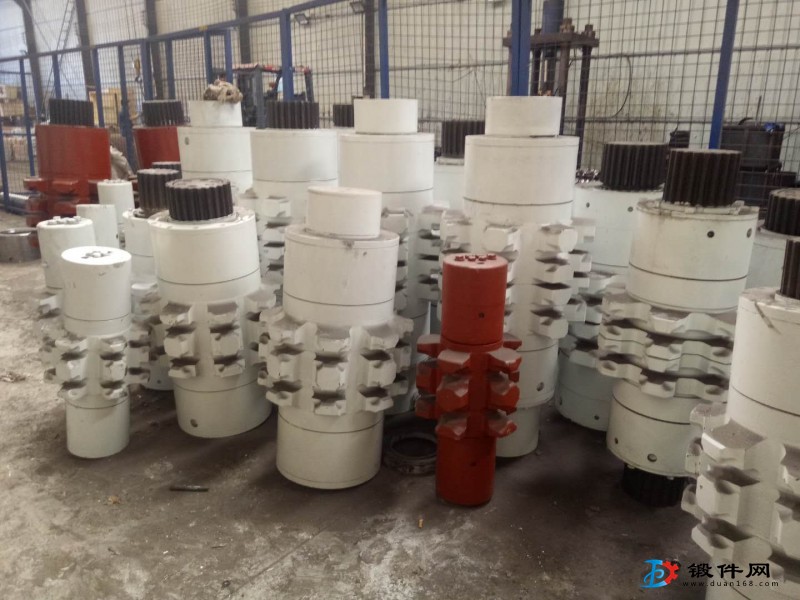

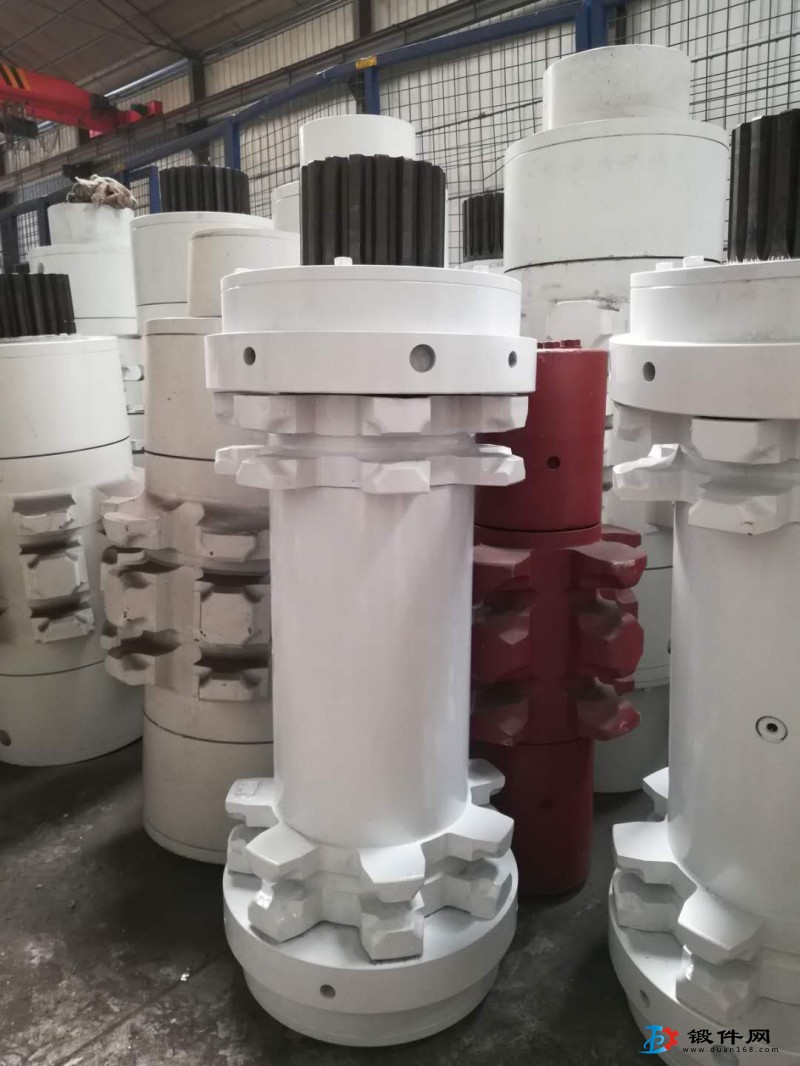

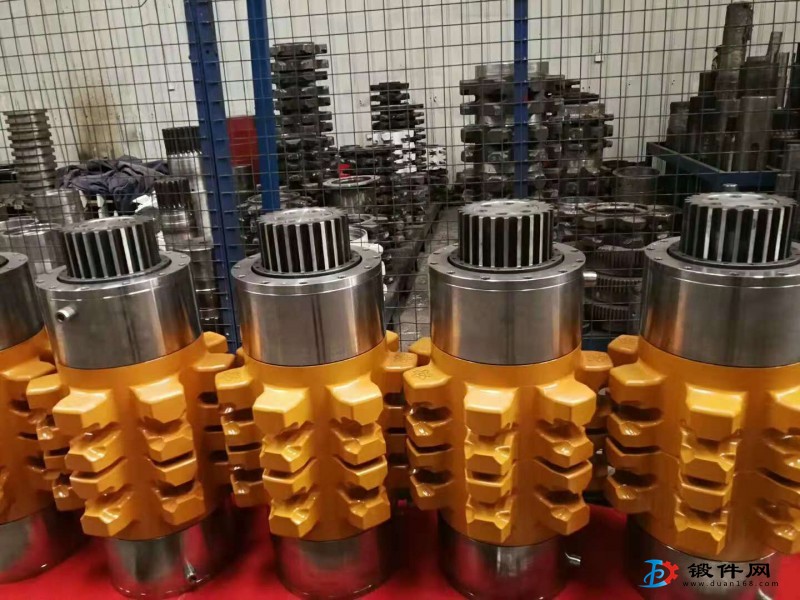

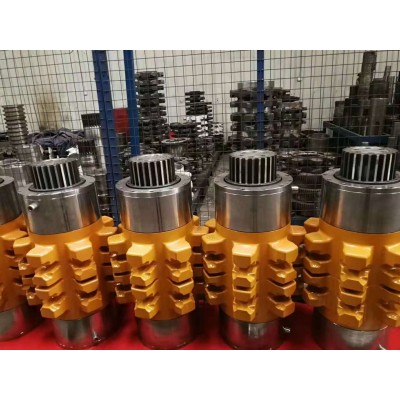

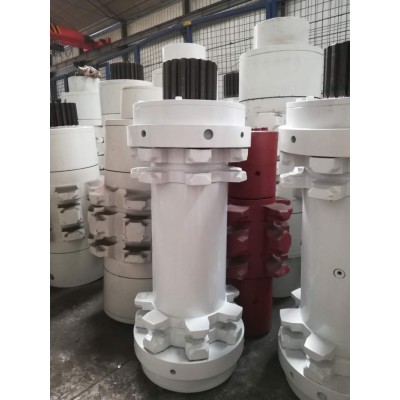

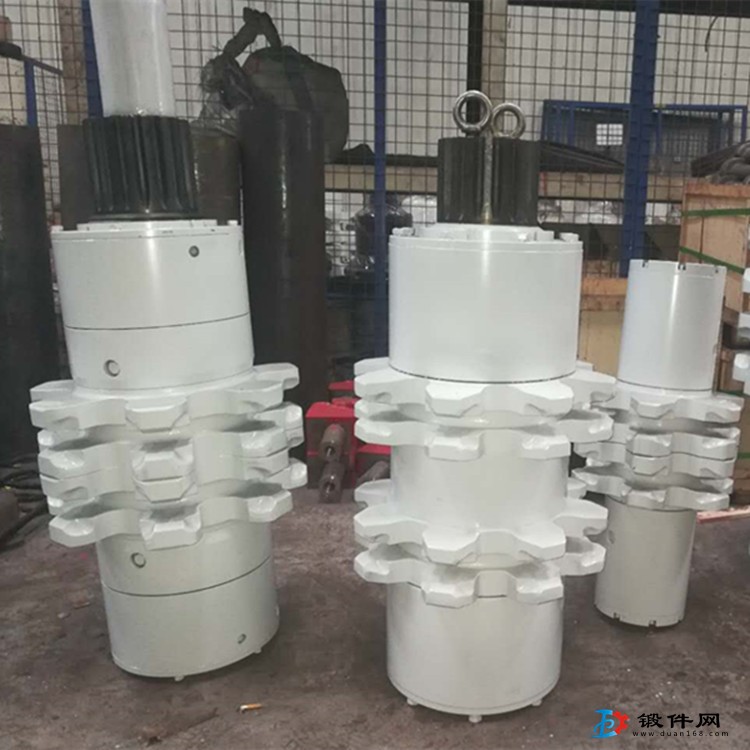

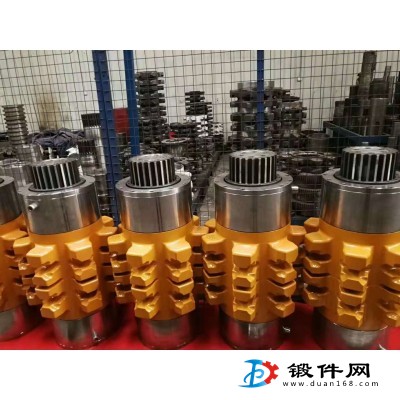

鏈輪組件的主要組成部分：鏈輪體、鏈輪軸、軸承、軸承座、油箱、浮封環、透蓋、壓蓋、端蓋、定位套、O型圈、螺釘、螺栓、圓螺母等等

鏈輪體根據不同的刮板機機型分為單片、雙片。

對于刮板機鏈輪軸來說，具有一套相對固定的、系統的制作加工流程，即下料→熱處理→粗加工→調質處理→精加工→插花鍵→局部加工→線切割→數控中心銑鏈窩→齒輪的淬火以及花鍵淬火的熱處理→磨左右斷面的精加工→程序車浮封腔的精加工→精車左右段的精加工→鉗的加工→零件組裝。

鍛造TSL101-05鏈輪體 鏈輪組件 鏈輪軸組

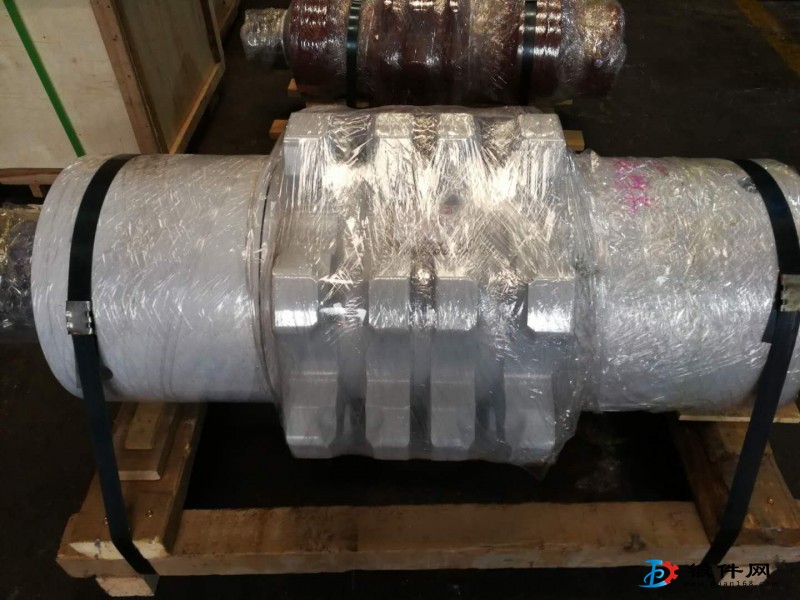

鏈輪體的加工流程： 下料——鍛造毛坯件模型——模型粗加工（大概輪廓）——（使用正火）次熱處理——線切割加工（鏈齒部）——第二次熱處理（調質硬度HB250-280）——車床精加工（兩端處理及中間孔處理）——插花鍵——精加工（描線劃線、銑外表面槽、鉗加工等）——數控中心加工鏈窩（銑鏈窩）——鏈齒部淬火（中頻淬火,硬度HRC50-55，淬硬層深度10mm）——精加工成型（磨斷面、倒角）——精加工配套零件（軸承座、浮封、壓蓋等）

鏈輪組件    86S010101    鏈輪組件     1LZ63A    鏈輪組件    72/03LL    鏈輪組件    58Z1103

推移座    86SFD01    鏈輪組件     2LZ03A    鏈輪組件    72/05LL    鏈輪組件    59LL03B

鏈輪組件    86S0101    鏈輪組件     2LZ03D    鏈輪組件    72/01LL    鏈輪組件    59LL10

鏈輪組件    2LZ28    鏈輪組件     2LZ03    鏈輪組件    80/01LL    鏈輪組件    59LL07A

鏈輪組件    90S01210101    鏈輪組件     2LZ07    鏈輪組件    80/02LL    鏈輪組件    59ZA0101

鍛造TSL101-05鏈輪體 鏈輪組件 鏈輪軸組

---
