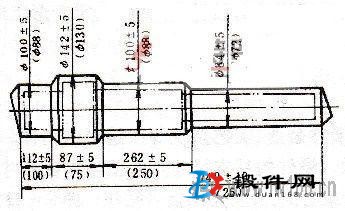

鍛件圖是指在零件圖的基礎上，考慮加工余量、鍛件公差、工藝余塊等所繪制的圖樣。鍛件的輪廓用粗實線表示；零件的輪廓用雙點劃線表示。鍛件的基本尺寸與公差標注在尺寸線的上面或左面；零件的基本尺寸標注在尺寸線的下面或右面，并且用圓括號括住。圖1所示是一個臺階軸的鍛件圖。鍛件圖是鍛造生產、鍛件檢驗與驗收的主要依據。
鍛件的加工余量及公差

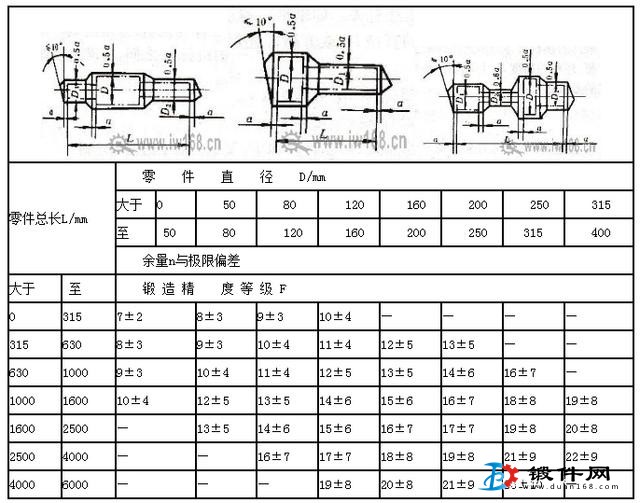

鍛件加工余量是指為使零件具有一定精度和表面質量，在鍛件表面需要加工的部分提供切削加工用的一層金屬，如圖2所示。鍛件公差是指規定的鍛件尺寸的允許變動量。鍛件的加工余量及公差可根據JB 4249-86確定。部分鋼質臺階軸類自由鍛件的加工余量及公差（鍛造精度為F級）見表1。
表1 臺階軸類鍛件加工余量與公差
余塊
余塊是指為簡化鍛件的外形及鍛造過程，在鍛件的某些地方加添的一些大于余量的一塊金屬，如圖１所示。增設余塊方便了鍛件成形，但增加了切削加工工時和金屬的消耗量。是否添加工藝余塊應根據實際情況綜合考慮。
