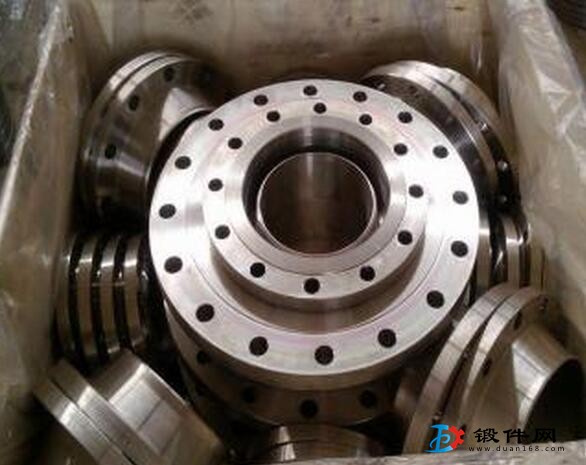

平焊法蘭簡稱平板，又稱搭焊法蘭。平焊法蘭與管道的連接是先將管子插入法蘭內孔至適當位置，然后再搭焊，其優點在于平焊法蘭焊接裝配時較易對中。內壓計算平焊法蘭的強度約為相應對焊法蘭的三分之二，疲勞壽命約為對焊法蘭的三分之一。所以，平焊法蘭只適用于壓力等級比較低，壓力波動、振動及震蕩均不嚴重的管道系統中。平焊法蘭又可細分為帶頸平焊法蘭及板式平焊法蘭兩種。平焊法蘭優點在于平焊法蘭焊接裝配時較易對中，并且價格比較便宜，因而得到了廣泛的應用。多用于介質條件比較緩和的情況下，如低壓非凈化壓縮空氣、低壓循環水。
平焊法蘭中的數據20cs的含義：CL150,就是法蘭壓力.SO/rf,這是法蘭樣式跟密封面樣式,即帶頸平焊,突面.20CS,這個就是材質,20號碳鋼.HG20615,化工部標準.DN15這是法蘭的口徑.它的材質分鑄鋼,鋼板,規格DN40-DN200,厚度不同,價格也不一樣的。
壓力容器法蘭分為平焊法蘭和對焊法蘭。其中平焊法蘭又分甲型法蘭、乙型法蘭兩種形式。圖形與標準號如下：
1）乙型法蘭帶有一個短筒體，因此剛性較甲型法蘭好，可用于壓力較高，直徑較大的場合；
2）焊縫形式：甲型為V型坡口，乙型為U型坡口，因此乙型更易焊透，故其強度和剛度更高。
由于法蘭有長頸，并采用對焊，故剛性更好，用于壓力更高處
