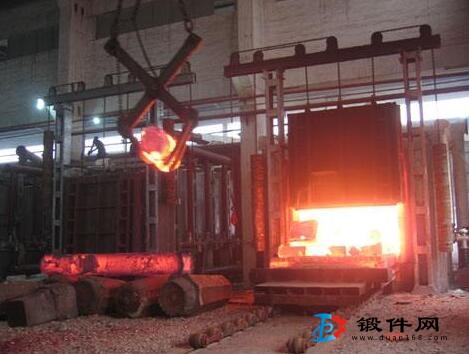

鍛件的始鍛溫度從加熱爐內(nèi)取出毛坯送到鍛壓設(shè)備上進(jìn)行鍛壓時(shí)，毛坯的溫度會(huì)下降。由于加熱毛坯的大小、運(yùn)送毛坯的方法及機(jī)械化程度的不同以及加熱爐與鍛壓設(shè)備間距的不一樣，鍛件毛坯有幾攝氏度到幾十?dāng)z氏度的溫降，因此，在這段時(shí)間內(nèi)，應(yīng)盡可能減小毛坯的溫降。
鍛件始鍛溫度高，變形抗力減小，鍛壓設(shè)備的噸位或壓力可以小些。但加熱溫度過(guò)高，接近熔點(diǎn)，會(huì)出現(xiàn)過(guò)燒現(xiàn)象。如果金屬加熱的溫度略低于過(guò)燒的溫度，但加熱的時(shí)間長(zhǎng)，則會(huì)出現(xiàn)過(guò)熱現(xiàn)象。因此，加熱溫度應(yīng)低于過(guò)熱溫度。鋼的過(guò)燒溫度約比熔點(diǎn)低100?150℃，過(guò)熱溫度又比過(guò)燒溫度低約50℃，所以加熱溫度應(yīng)比熔點(diǎn)低150?200℃。例如，低碳鋼的熔點(diǎn)在1500℃左右，加熱溫度可取1300℃。高碳鋼因含碳量增加，熔點(diǎn)降低。合金鋼因合金元素的成分或含量增加，其熔點(diǎn)也隨之降低。所以鍛件始鍛溫度也應(yīng)相應(yīng)降低。鑄態(tài)組織的過(guò)熱敏感性低，鑄錠的加熱溫度可比鍛坯高20?30℃。
