齒輪鍛件的插齒和梳齒加工介紹

放大字體  縮小字體 發布日期:2017-07-07  來源:鍛件網  瀏覽次數:463
核心提示:插齒是一種廣為采用的切齒方法,特別適合于加工內齒輪和多聯齒輪。

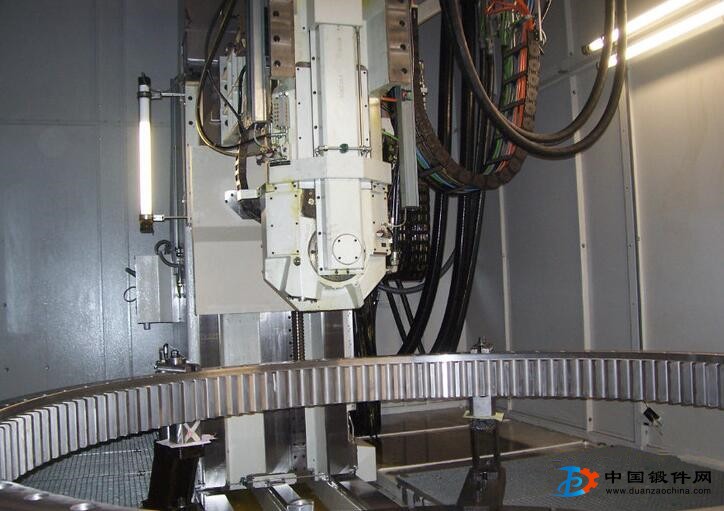

        插齒是一種廣為采用的切齒方法,特別適合于加工內齒輪鍛件和多聯齒輪鍛件。采用特殊刀具和附件后,還可加工無聲鏈輪、棘輪、內外花鍵、齒形皮帶輪、扇形齒輪、非完整齒齒輪、特殊齒形結合子、齒條、端面齒輪和錐度齒輪等。數控插齒機能加工橢圓齒輪、非圓齒輪和特殊形狀的齒輪。插削速度可達1000-2000/min沖程數。加工精度達5-6級。的插齒機可加工直徑為 12m、模數為40mm的齒輪。國產的插齒機通常能加工直徑2m,模數20mm的齒輪。

插齒效率受插齒機刀具往復運動機構的限制,最近采用刀具卸載。使用靜壓軸承、增加刀架和立柱剛性等措施,新型插齒機沖程數明顯提高,因而提高了插齒效率。在刀具方面,美國密芝根工具公司的多刀頭插齒,效率比普通插齒提高5-10倍。

近年來,美國費洛公司、日本三菱公司和英國賽克斯公司均已制出微機數控插齒機。我國天津機床廠也研制了YD5132型插齒機,主傳動用直流電機。工作臺回轉,刀具回轉和工作臺移動由數控系統單獨控制。

硬齒面齒輪插削工藝,亦在試驗。如成都工具研究所用AA級硬質合金插齒刀,加工45-62HRC的硬齒面齒輪,加工精度達6-7級(JBI79-83),粗糙度達Ra0.4-0.8um一定程度上可代替滾齒。

梳齒是用齒條刀插削圓柱齒輪鍛件。特點是加工精度高,可達DIN5級。由于刀具結構簡單、制造刃磨方便,精度高、刃磨次數多,便于采用硬質合金刀片和立方氮化硼(CBN)刀片加工淬硬齒輪。Maag公司采用CBN刀片加工淬硬齒輪,精度達到DIN5級。國外實踐證明,當齒輪模數大于10mm-12mm時,梳齒生產率比滾齒和插齒高。

梳齒機有兩種形式。梳齒機加工時齒條刀僅作切削運動,由工件邊轉動、邊沿齒條節線移動來形成展成運動。加工范圍大,如梳齒機可加工,m=1-10mm、直徑小于750mm的齒輪,SH-1200L型梳齒機可加工m=2-70mm、直徑2700mm-14000mm的齒輪。另一種森德蘭式梳齒機,加工時由齒條刀的移動和工件相應的轉動形成展成運動,是大型臥式梳齒機床。
