GB/T 9123 PN15 BL 盲板法蘭標準

發布日期：2016-10-07 瀏覽次數：2192

GB/T 9123 PN15 BL 盲板法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GB/T 9123 PN15 BL 盲板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

GBT 9123 PN15 BL 盲板法蘭標準.jpg

GBT 9123 PN15 BL 盲板法蘭標準1.jpg

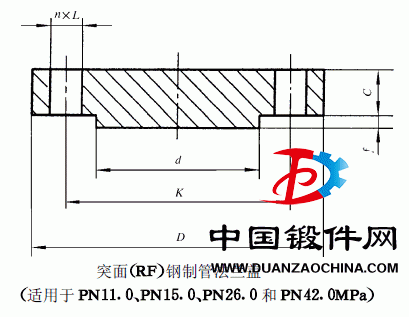

上圖為 GB/T 9123 PN15 BL 盲板法蘭或近似法蘭

GBT 9123 PN15 BL 盲板法蘭標準.pdf

查法蘭標準就上中國鍛件網www.guduor.cn


更多鍛件資訊請關注鍛件網 www.guduor.cn
