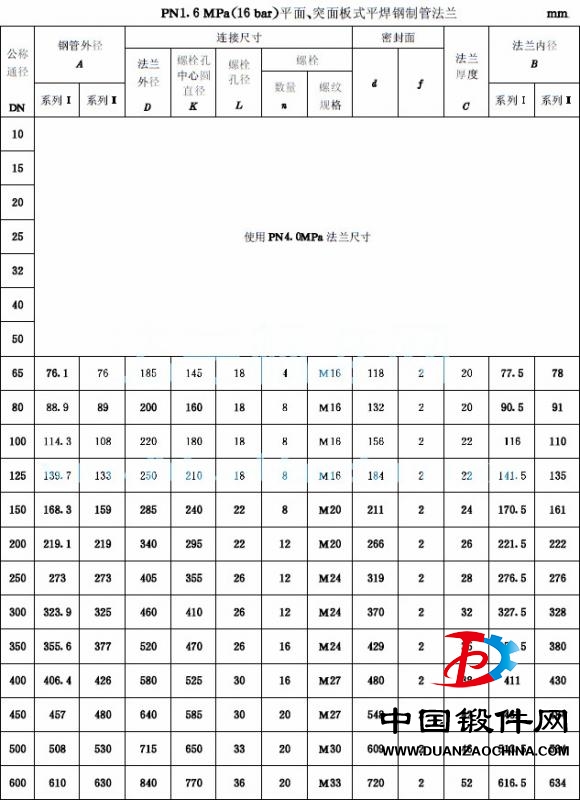

GB/T 9119 PN1.6 PL 平板法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GB/T 9119 PN1.6 PL 平板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

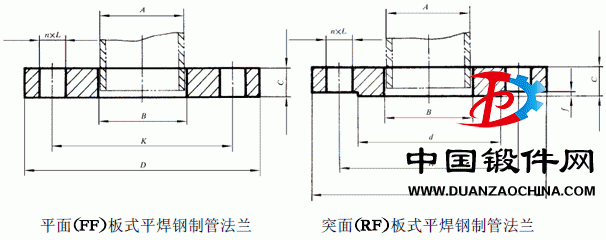

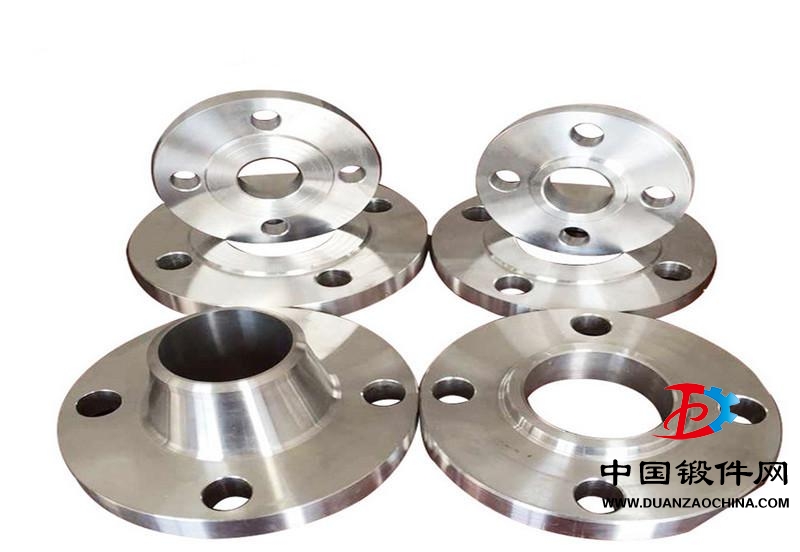

上圖為 GB/T 9119 PN1.6 PL 平板法蘭或近似法蘭
GBT 9119 PN1.6 PL 平板法蘭標準.pdf
